カシオ腕時計(CASIO)Protrek-PRT60電池交換

カシオ腕時計(CASIO)Protrek-PRT60カシオ腕時計(CASIO)Protrek-PRT60裏側

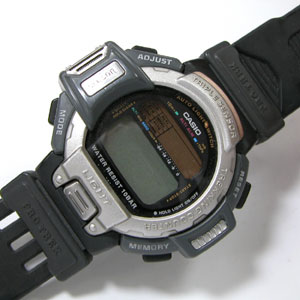

カシオ腕時計(CASIO)Protrek-PRT60電池交換修理です。腕時計の表示がされておりませんから電池が消耗しております。

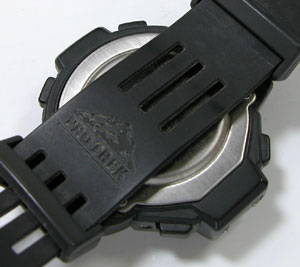

このタイプの腕時計はベルトが裏蓋を覆っておりますからベルトを取り外さないと電池交換の作業が出来ません。”引き通しバンド”(ベルトが上下一組では無い1本になったベルト)ですから引き抜くだけですね。

カシオ腕時計(CASIO)Protrek-PRT60裏蓋記載1カシオ腕時計(CASIO)Protrek-PRT60裏蓋型番

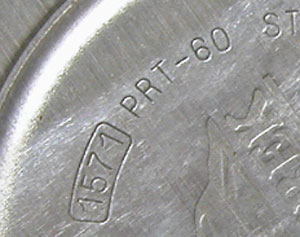

これが裏蓋の拡大写真です。1571がキャリバー。PRT-60が型番です。

カシオ腕時計(CASIO)Protrek-PRT60オープンカシオ腕時計(CASIO)Protrek-PRT60スペーサー

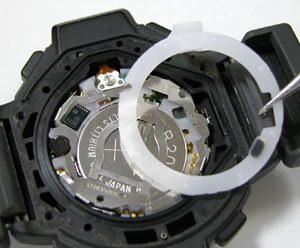

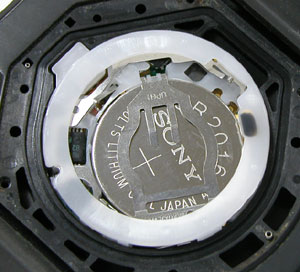

裏蓋を開けると白いプラスチックのスペーサーが見えます。



カシオ腕時計(CASIO)Protrek-PRT60ムーブメントカシオ腕時計(CASIO)Protrek-PRT60電池

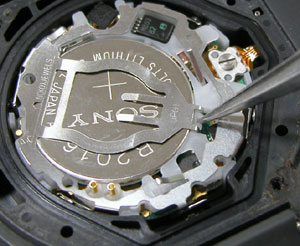

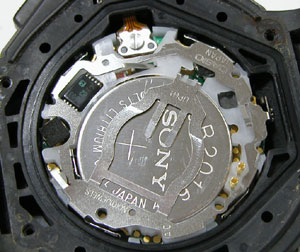

これがムーブメント。電池を固定している金属板の片方は腕時計のムーブメントの一部として繋がっております。片方は”爪を掛けてある”のみですからピンセットを差し込んで手前に起こせば簡単に外れます。電池交換後は指で押さえれば簡単に留まります。

カシオ腕時計(CASIO)Protrek-PRT60電池おさえカシオ腕時計(CASIO)Protrek-PRT60裏蓋の裏

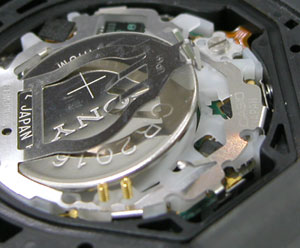

この状態になればOK。後はプラスチックのピンセットで摘み出して新しい電池と交換します。

カシオ腕時計(CASIO)Protrek-PRT60裏蓋記載カシオ腕時計(CASIO)Protrek-PRT60AC端子

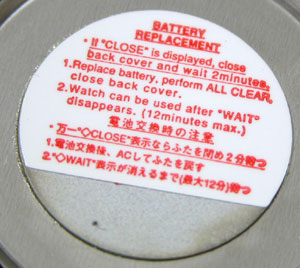

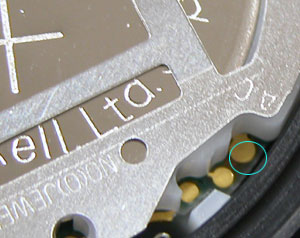

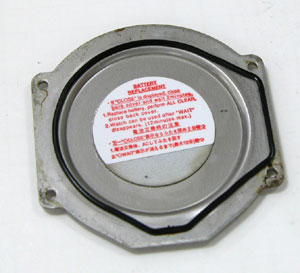

記載内容は、電池交換の後"AC端子”と電池のプラス側をショートさせて腕時計をリセットします。リセットをした後は必ず時間表示されているか確認してください。表示がされていない場合はリセット作業をやり直してください。これが"AC"端子。

カシオ腕時計(CASIO)Protrek-PRT60AC端子2カシオ腕時計(CASIO)Protrek-PRT60リセット

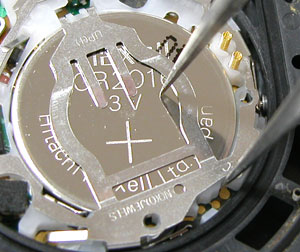

角度を変えると分かりやすいです。この様にショートさせます。

カシオ腕時計(CASIO)Protrek-PRT60表示確認カシオ腕時計(CASIO)Protrek-PRT60ELライト点灯

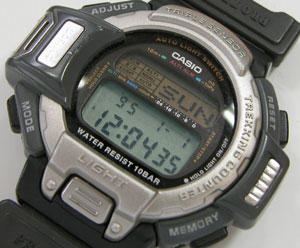

腕時計の時間表示が確認出来ましたら、次に”ELライトの点灯確認”をします。時間表示はしているのにELライトが点灯しない場合は、電池交換作業の時にムーブメントを浮かせてしまってボタン位置がずれている可能性があります。
